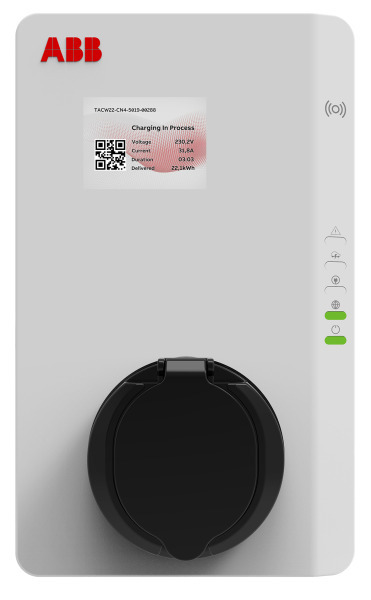

ABB Terra AC elektriauto laadimisjaam, 22 kW, 3×32 A, kolmfaasiline, Type2, ekraan

ABB Terra AC on elektriauto laadimisjaam, mis on varustatud nutika laadimise funktsioonidega. Tänu oma ruumi säästva disainile saab laadimisjaama hõlpsasti paigaldada seinale või postile. Valikulise kinnitusklambiga saab kasutada kas ühe või kaks laadimisjaama. Automatiseeritud tarkvarauuendused tagavad optimaalse toimimise ja vähendavad vajadust kohapealse hoolduse järele. Tänu mitmekesisele ühendusvalikutele saab laadimisjaama hõlpsasti konfigureerida rakenduse või ABB veebiportaali kaudu.

Nutikad Funktsioonid

See laadimisjaam haldab intelligentselt energiatarbimist ja laeb teie sõidukit optimaalselt. Allalaaditava rakendusega on laadimisjaama haldamine lihtne, võimaldades hõlpsalt laadimise olekut kontrollida. Autoriseerimine laadimiseks on lihtne, kasutades kas RFID-silda või rakendust, mis tagab paindliku kasutuse isegi avalikes kohtades. Laadimisjaama saab ka sujuvalt integreerida ABB hoonete automatiseerimiskeskkondadega. Nutika energiamõõtmise ühendamise võimalus võimaldab dünaamilist koormuse haldamist, aidates vähendada energiakulusid ja vältida häireid jaotusvõrgu töös. MID-sertifitseeritud laadimisjaam sobib nii avalikesse kui ka eraldatud asukohtadesse, kus energiamõõtri näit on aluseks arvestusele.

Ohutu Kasutus

IP54 kaitseklass tagab tolmu- ja veekindla korpuse, mis tagab ohutu ja pikaajaliselt kasutamise isegi nõudlikes tingimustes. Laadimisjaama turvaelemendid hõlmavad ülepinge-, alapinge-, ülemäärase voolu-, maandusrikke- ja alalisvoolu lekkevoolu jälgimist. Laadimisjaam on valmistatud vastavalt ABB kõrgetele ohutusstandarditele, kaitstes nii kasutajat kui ka sõidukit. Terra AC laadimisjaam on konstrueeritud vastama kõige rangematele rahvusvahelistele elektrilistele, kvaliteedi- ja ohutusnormidele.

Märkus: Paigaldajad, kes vastutavad laadimisjaama kindlustamise, käivitamise ja hoolduse eest, peavad olema vastavate kvalifikatsioonidega ja volitatud tööd tegema elektrisüsteemidega. Elektrik on täielikult vastutav kehtivate paigaldusreeglite ja -määruste järgimise eest. Laadimisjaama ei tohiks ise paigaldada.

Omadused:

• Nutika laadimise funktsioonid
• Allalaaditav mobiilirakendus
• Seadme konfiguratsioon nutika rakenduse või ABB veebiportaali kaudu
• Tarkvara saab kaugelt värskendada
• Integreeritud energiamõõtja
• Laadimise autoriseerimine rakenduse või RFID-silla (1 kaasas) kaudu
• Integreeritav täiustatud nutuka koduenergia süsteemidesse
• Saab paigaldada seinale või postile

Tehnilised andmed:

• Laadimistüüp: Type 3 laadimine, Level 2
• Hinnatud vool: 3 x 32 A
• Maksimaalne võimsus: 22 kW
• Sisendvool: 3-faasiline, 380 - 415 V, 50/60 Hz
• Võrgutüüp: TT, TN, IT
• Laadimise ühenduse tüüp: Type 2
• Kaitsed: ülepinge, alapinge, ülemäärane vool, maandusrikke, alalisvoolu lekkevoolu jälgimine
• Ülpingekategooria: III
• Energiamõõtmine: arve-ühilduv energiamõõtja, Klass B (+/- 1 %), MID sertifitseerimine ainult mudelitele, millel on ekraan
• Ühendused: WiFi, Ethernet (RJ45), Bluetooth 5.0, RS485/P1
• Kasutusliides: rakendus, ABB veebiportaal
• Sideprotokollid: OCPP 1.6 ja RS485/P1 energiamõõtri ühendamiseks
• Olekuindikaatorid: 5 värvilist LED-tuld
• Tarkvarauuendus: OCPP 1.6, ABB veebiportaali või rakenduse kaudu
• Juhtimine ja konfiguratsioon: ABB veebiportaal või rakendus
• Käigusiga: 10 aastat. 16 tundi laadimist, 8 tundi ooterežiimi, 5 laadimisringi päevas
• IP ja IK reiting: IP54, IK10 (IK8+, kui töötemperatuur on -35 ... -30 °C)
• NEMA korpuse tüüp: NEMA 4 ja 4X
• Töö kõrgus: 2,000 m
• Töötemperatuur: -30 ... +50 °C (võimsus võib väheneda)
• Hoidmise temperatuur: -40 ... +80 °C
• Mõõdmed: 320 x 195 x 110 mm (K x L x S)
• Kaal: 4 kg
