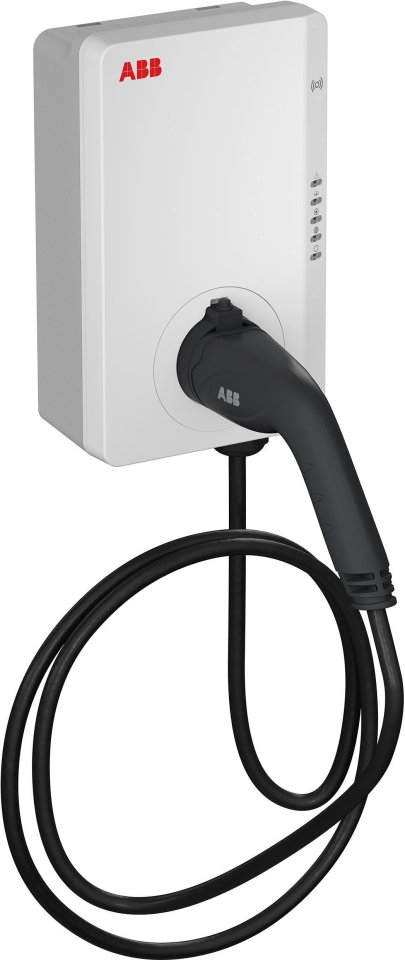

ABB Terra AC Elektriauto Laadimisjaam, 22 kW, 3×32 A, 3-faasiline, Type 2, 4G, 5 m

ABB Terra AC on elektriautode laadimissammal, varustatud intelligentsete laadimisüksustega. Tänu ruumi säästvale disainile saab laadimissammal hõlpsasti paigaldada kas seintele või postile. Üksikku või kahte laadimissammalt saab paigaldada eraldi kinnituskonksidega. Automatiseeritud tarkvarauuendused tagavad optimaalse jõudluse ja vähendavad oluliselt vajadust kohapealse hoolduse järele. Tänu mitmekesistele ühendusvõimalustele saab laadimissammalt konfigureerida kas rakenduse või ABB veebiportaali kaudu. Laadimissammal on nano-SIM-kaardi pesa 4G ühenduse jaoks.

Nutikad funktsioonid

Laadimissammal saab reguleerida energiatarvitust ja laadida sõidukit optimaalselt. Allalaaditava rakendusega on laadimissammala haldamine lihtne ja laadimisoleku kontrollimine on lihtne. Laadimise volitamine on lihtne kas RFID-kaardi või rakendusega, mis tagab painuvat kasutamist ka avalikes kohtades. Laadimissammal saab ka sujuvalt integreerida ABB hoonutautomaatlahingute lahendustega. Nutika energiamõõtmise ühendusvõimalus võimaldab dünaamilist koormushaldust, mis aitab vähendada energiakulusid ja vältida häireid jaotusvõrgu kaitseüksustel.

Ohutu kasutatavus

IP54-ga reitinguga tolmu- ja veekindel korpus tagab ohutu ja pika kasutusea ning kõrge kasutuse intensiivsetes tingimustes. Laadimissammala ohutust suurendavad kaitsemeetmed, nagu ülepingekaitsed, alapingekaitsed, maandusrikked ja DC voolu lekkekontroll. Laadimissammal on valmistatud ABB kõrge ohutusstandardite järgi, et kaitsta nii kasutajat kui ka sõidukit. Terra AC laadimissammal on konstrueeritud vastama kõige rangematele rahvusvahelistele elektrilistele, kvaliteedi- ja ohutusnormidele.

Märkus, paigalduspersonal, kes kinnitab, käivitab ja hooldab laadimissammala, peab omama vastavat kvalifikatsiooni ja volitusi tööks elektrisüsteemidega. See professionaalne elektrik vastutab täielikult vastuvõetavate paigaldusreeglite ja -määruste järgimise eest. Laadimissammala ei tohi paigaldada ise.

Omadused:

• Intelligentsed laadimisüksused
• Allalaaditav mobiilne rakendus
• Seadme konfiguratsioon nutika rakenduse või ABB veebiportaali kaudu
• Kaugandmete tarkvarauuendused
• Sisseehitatud energiamõõtur
• Laadimise volitamine rakenduse või RFID-ga (1 kaasas)
• Integreerub täiustatud nutuka koduenergiaga
• Fikseeritud 5 m laadimiskaabel
• Seinale või postile paigaldatav

Tehnilised andmed:

• Laadimistüüp: Režiim 3 laadimine, taseme 2
• Nimivool: 3 × 32 A
• Maksimaalne võimsus: 22 kW
• Toitekaabel: 3-faasiline, 380 - 415 V, 50/60 Hz
• Võrgutüüp: TT, TN, IT
• Laadimiskaabli tüüp: Tüüp 2
• Laadimiskaabli pikkus: 5 m
• Kaitse: ülepinge, alapinge, maandusrikke, DC voolu lekkekontroll
• Ülepinge kategooria: III
• Ühendused: WiFi, Ethernet (RJ45), Bluetooth 5.0, RS485/P1, 4G (nano-SIM)
• Kasutusliides: rakendus, ABB veebiportaal
• Sideprotokollid: OCPP 1.6 ja RS485/P1 energiamõõtri ühenduse jaoks
• Olekuindikaatorid: 5 värvilist LED-tuld
• Tarkvarauuendamine: OCPP 1.6, ABB veebiportaal või rakendus
• Juhtimine ja konfiguratsioon: ABB veebiportaal või rakendus
• Kavandatud eluaeg: 10 aastat. 16 tundi laadimist, 8 tundi ooterežiimi, 5 laaditsikorda päevas
• IP ja IK reiting: IP54, IK10 (IK8+ kui töötemperatuur on -35 ... -30 °C)
• NEMA korpuse tüüp: NEMA 4 ja 4X
• Töö kõrgus: 2,000 m
• Töötemperatuur: -30 ... +50 °C (võimsus võib väheneda)
• Säilitustemperatuur: -40 ... +80 °C
• Mõõdmed: 320 × 195 × 110 mm (K × L × S)
• Kaal: 4 kg
